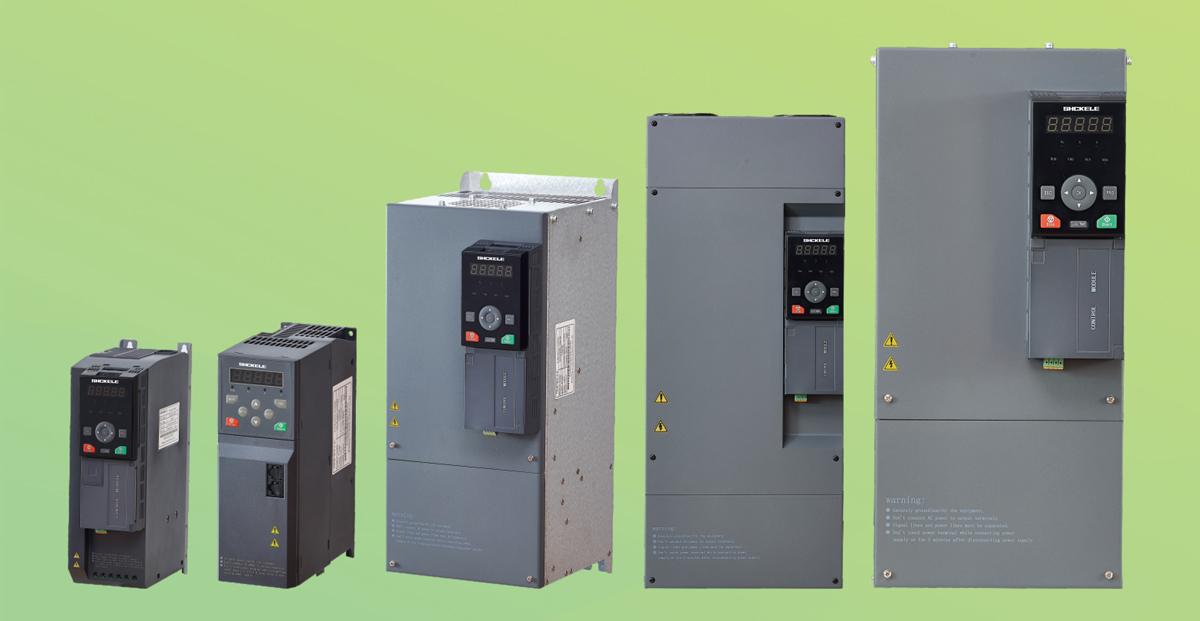

د SCK500 لړۍ فریکونسي انورټر کتلاګ

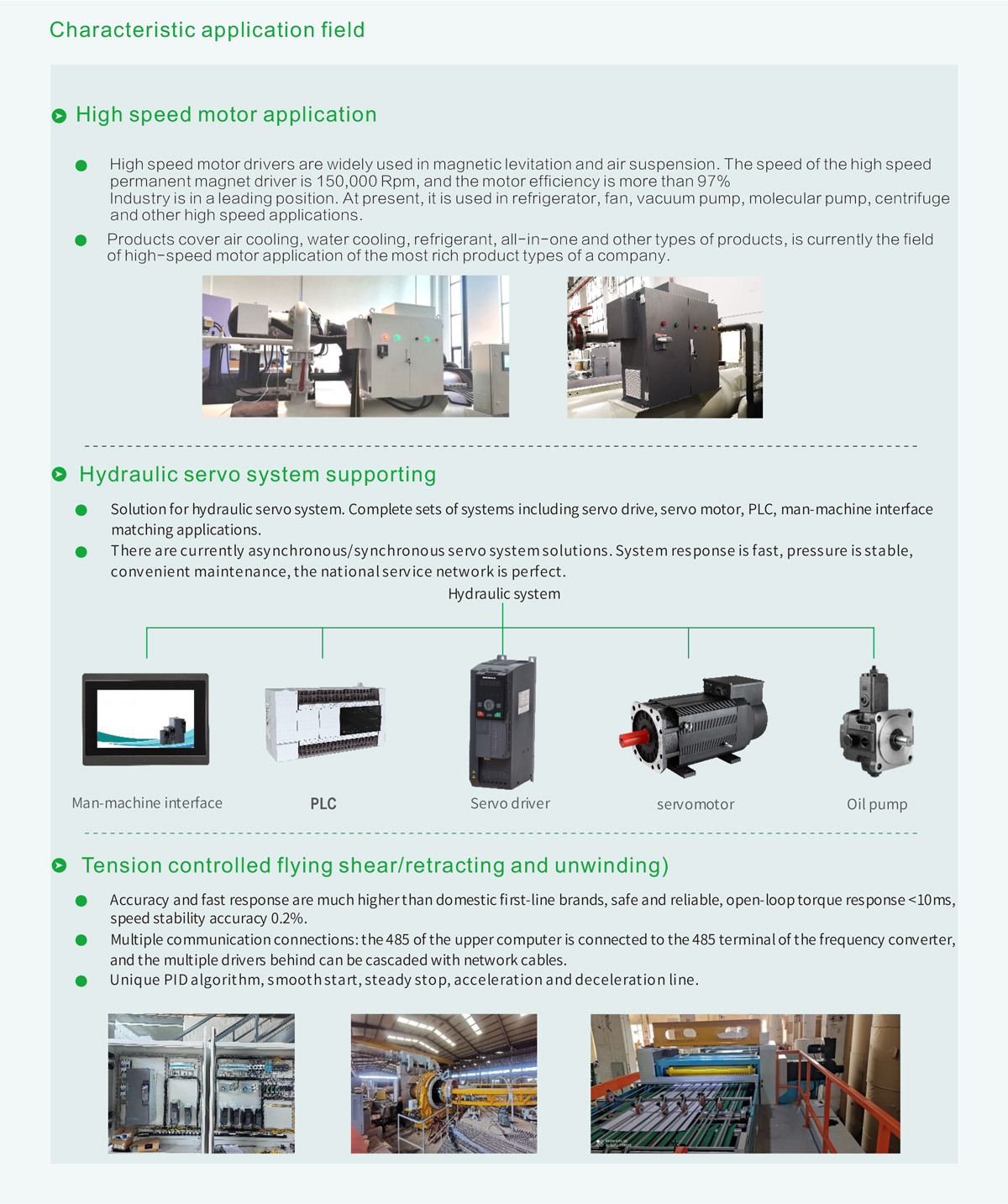

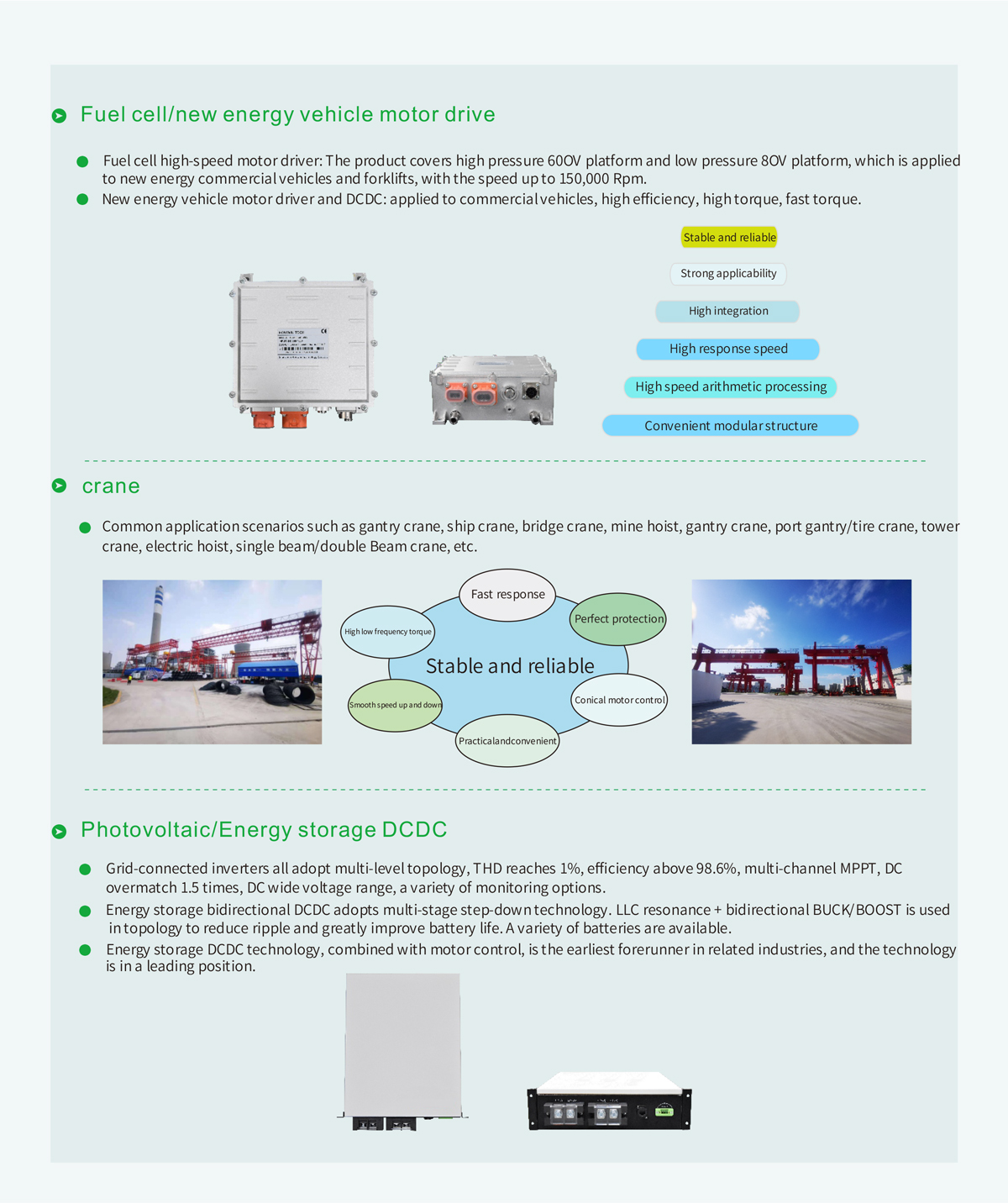

غوښتنلیک
د پورته کولو، ماشین آلاتو، پلاستیکي ماشینونو، سیرامیکونو، شیشو، لرګیو کار، سنټرفیوجونو، د خوړو پروسس، د ټوکر تجهیزات، د چاپ کڅوړې، صنعتي مینځلو ماشینونو او نورو برخو کې
عمومي حالت l لارښوونه
عمومي کتنه
د ولټاژ کچه: 380V
د بریښنا ټولګی: ۱.۵-۷۱۰ کیلو واټ
● د اروپايي ټولنې د CE معیار سره سم: EN61800-5-1 ډیزاین
● د موټرو کنټرول الګوریتم په بشپړه توګه خپلواک نوی نسل، ځینې لوړ پای غوښتنلیکونه د اروپایی، امریکایی او جاپانی برانڈونو انحصار ته وده ورکوي
● د ټیټ فریکونسۍ لوړ تورک، د خلاصې لوپ 0.05Hz مستحکم لوړ تورک محصول، د میخانیکي تجهیزاتو ساحې فعالیت لوړولو کې مرسته کوي
● چټک متحرک غبرګون، چټک سرعت او کموالی، د بار ډیری ډولونو ښه پیل او بندولو لپاره
● د فلکس دقیق تعقیب او اصلاح کولو ټیکنالوژي، ترڅو د موټرو ډیر اغیزمن عملیات ترلاسه شي.
● د چټک جریان محدودولو ټیکنالوژي ترڅو د ډرایو اوږد چلول ډاډمن کړي.
● د ماډلر ډیزاین مفهوم، د بریښنا لوړ کثافت، د نصب کولو ځای خوندي کول
● د خلاصې لوپ ویکتور کنټرول د تړلې لوپ ویکتور کنټرول سره پرتله کیدونکی دی، لوړ دقت، لوړ غبرګون
● کولی شي د AC موټرو، غیر متمرکز موټرو او دایمي مقناطیس همغږۍ موټرو او ځانګړي موټرو ټول ډولونه چلوي
● ۱۶۰-۷۱۰ کیلو واټه معیاري جوړ شوی ډي سي ری ایکټر

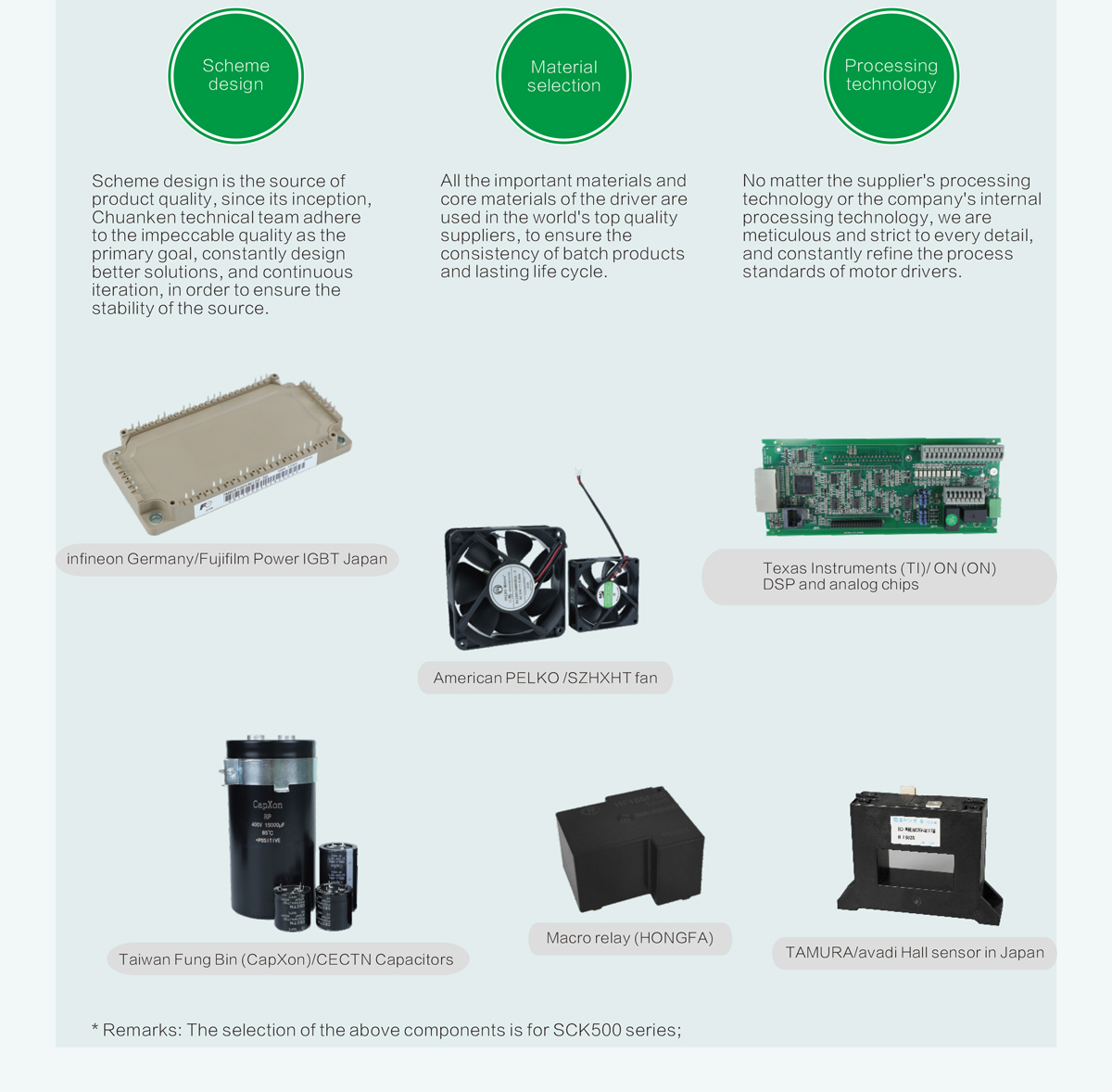

د محصول کیفیت عمومي کتنه
د چوانکن تخنیکي ټیم د محصول کیفیت د تصدۍ د ژوند په توګه ګڼي، موږ باید د محصول کیفیت ته درناوی او دفاع وکړو لکه څنګه چې موږ ژوند ته ارزښت ورکوو او دفاع کوو.
د یو مهم ماموریت په توګه پیرودونکو ته د کیفیت لرونکي محصولاتو چمتو کولو لپاره، لاندې اصولو او لارښوونو ته غاړه کیږدئ:

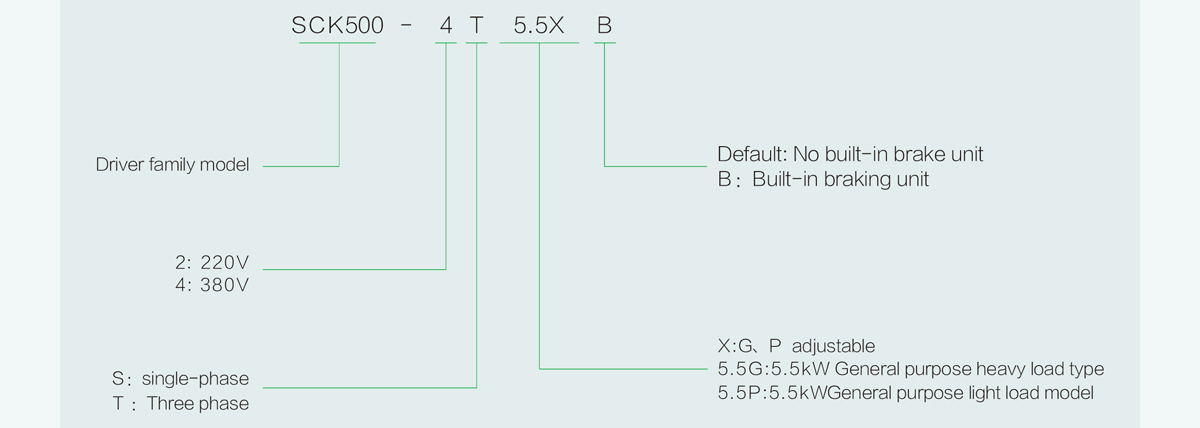

ماډلونه او مشخصات
| پروژه | د ځانګړتیاوو | ||||||||||||||||
| د SCK500-4TXXXG(B) معرفي کول | ۱.۵ | ۲.۲ | ۳.۷ | ۵.۵ | ۳.۵ | 11 | 15 | ۱۸.۵ | 22 | 30 | 37 | 45 | ۵۵ | 75 | 90 | ۱۱۰ | |
| د تطبیق وړ موټرو ځواک (kW) | ۱.۵ | ۲.۲ | ۳.۷ | ۵.۵ | ۷.۵ | l1 | 15 | ۱۸.۵ | 22 | 30 | 37 | 45 | ۵۵ | 75 | 90 | ۱۱۰ | |
| ان پټ | د ننوتلو جریان Rsted (A) | ۴.۵ | ۶.۳ | ۱۱.۴ | ۱۶.۷ | ۲۱.۹ | ۳۲.۲ | ۱.۳ | ۱۹.۵ | 59 | 57 | f9 | 89 | ۱۰ ګرامه | ۱۳۹ | ۱۵۱ | ۱۹۶ |
| محصول | درجه بندي شوی محصول (A) | ۳.۸ | ۵.۱ | 9 | 13 | 17 | 24 | 32 | .۳۷ | 45 | 60 | 75 | 90 | ۱۱۲ | ۱۵۰ | ۱۸۰ | ۲۱۰ |
| د محصول ولټاګو | د 3 فاسو 0V~ ratcd ان پټ ولټاګ سي | ||||||||||||||||
| د محصول اعظمي فریکونسي | ۳۰۰.۰۰ هرټز (د پیرامیټری له مخې د بدلون وړ) | ||||||||||||||||
| د بار وړونکي فریکونسي | ۱.۰ کلو هرټز ~ ۱۶.۰ کلو هرټز | ||||||||||||||||
| د بار وړلو ظرفیت | ۱۵۰٪ درجه بندي شوی اوسنی ۶۰ ثانیې؛ ۱۸۰٪ درجه بندي شوی اوسنی ۱۰ ثانیې؛ ۲۰۰٪ درجه بندي شوی اوسنی ۰.۵ ثانیې | ||||||||||||||||
| لوړ فریکونسي د لیکې کچه د عدالت اقدامات | د DCreactcr | بهرنۍ اختیاري برخې | جوړ شوی اختیاري | ||||||||||||||
| د بریک کولو فعالیت | د بریک واحد | معیاري جوړ شوی | جوړ شوی اختیاري | ||||||||||||||
| د برېښنا رسونه | ټاکل شوی ولتاژ | AC: درې پړاوه 36oV~460V | |||||||||||||||
| د راتاد فریکونسی | ۵۰ هرټز/۶ او ایچ زیډ | ||||||||||||||||
| د الوزولو وړ حد ولټریګ فلیکفیوستوری | -۱۵٪ څخه تر ۱۰٪ پورې. د الوابلا اصلي حد AC۳۲۳V څخه تر ۵۲HV پورې دی. | ||||||||||||||||
| د منلو وړ حد د فروکوچي فیوکشن | ±۵٪ | ||||||||||||||||
| د بریښنا رسولو ظرفیت (kVA) | ۵.۰ | ۶.۷ | 12 | ۱۷.۵ | ۲۲.۸ | ۳۳.۴ | ۴۲.۸ | 45 | 54 | 52 | 63 | 81 | 97 | ۱۲۷ | ۱۵۰ | ۱۷۹ | |
| پروژه | د ځانګړتیاوو | |||||||||||||||
| د SCK500-4TXXXG(B) معرفي کول | ۱۳۲ | ۱۶۰ | ۱۸۵ | ۲۰۰ | ۲۲۰ | ۲۵۰ | ۲۸۰ | ۳۱۵ | ۳۵۵ | ۴۰۰ | ۴۵۰ | ۵۰۰ | ۵۶۰ | ۶۳۰ | ۷۱۰ | |
| د تطبیق وړ موټرو ځواک (kW) | ۱۳۲ | ۱۶۰ | ۱۸۵ | ۲۰۰ | ۲۲۰ | ۲۵۰ | ۲۸۰ | ۳۱۵ | ۳۵۵ | ۴۰۰ | ۴۵۰ | ۵۰۰ | ۵۶۰ | ۶۳۰ | ۷۱۰ | |
| ان پټ | د ننوتلو جریان (A) | ۲۴۰ | ۲۸۷ | ۳۲۶ | ۳۶۵ | ۴۱۰ | ۴۴۱ | ۴۹۵ | ۵۵۵ | ۶۱۷ | ۶۸۷ | ۷۸۲ | ۸۳۵ | ۹۲۰ | ۱۰۵۰ | ۱۱۸۰ |
| محصول | د تولید اوسنی درجه بندي (A) | ۲۶۰ | ۳۰۵ | ۳۵۰ | ۳۷۷ | ۴۲۶ | ۴۶۵ | ۵۲۰ | ۵۸۵ | ۶۵۰ | ۷۲۵ | ۸۱۰ | ۹۰۰ | ۱۰۲۰ | ۱۱۰۰ | ۱۳۰۰ |
| د وتلو ولتاژ | د 3 پړاو اوور-ریټ شوی ان پټ ولټاژ | |||||||||||||||
| د تولید اعظمي فریکونسي | ۳۰۰.۰۰ هرټز (د پیرامیټر له مخې د بدلون وړ) | |||||||||||||||
| د بار وړونکي فریکونسي | ۱.۰ کلو هرټز ~ ۱۶.۰ کلو هرټز | ۱.۰ کلو هرټز-۸.۰ کلو هرټز | ||||||||||||||
| د ډیر بار ظرفیت | ۱۵۰٪ ټاکل شوی اوسنی ۶۰ ثانیې؛ ۱۸۰٪ ټاکل شوی اوسنی ۱۰ ثانیې؛ ۲۰۰٪ ټاکل شوی اوسنی ۰.۵ ثانیې | |||||||||||||||
| لوړ فریکونسي د لیکیدو جریان ضد اندازه کول | ډي رېکټر | جوړ شوی اوپلیانال | معیاري جوړ شوی | |||||||||||||
| د بریک کولو فعالیت | د ایریک واحد | جوړ شوی اختیاري | بهرنۍ اختیاري برخې | |||||||||||||
| ځواک اکمالات | ټاکل شوی ولتاژ | AC: درې پړاوه 360V ~ 460V | ||||||||||||||
| ټاکل شوې فریکونسي | ۵۰ هرټز/۶۰ هرټز | |||||||||||||||
| د منلو وړ حد د ولتاژ بدلون موندونکی | -۱۵٪ څخه تر ۱۰٪ پورې. اصلي اجازه ورکړل شوې حد: AC ۳۲۳V څخه تر ۵۲۸V پورې | |||||||||||||||
| د منلو وړ حد د فریکونسي بدلون | ±۵٪ | |||||||||||||||
| د بریښنا رسولو ظرفیت (kVA) | ۲۲۰ | ۲۶۳ | ۳۰۴ | ۳۳۴ | ۳۷۵ | ۴۰۴ | ۴۵۳ | ۵۱۷ | ۵۶۵ | ۶۲۹ | ۷۱۶ | ۷۶۹ | ۸۶۱ | ۹۶۹ | ۱۰۹۲ | |
تخنیکي پیرامیټر
| پروژه | د ځانګړتیاوو | ||
| بنسټیز فعالیت | د برېښنايي توکو فریکونسي حل | ډیجیټل سوټینګ: 0.01Hz د سمولیشن ترتیب: اعظمي سرعت x0.025٪ | |
| د کنټرول حالت | پرمختللی سکیلر کنټرول د پی جي فري ویکتور کنټرویل (ایس وي سي) تاسو د PG ویکتور کنټرول لرئ | ||
| د پیل تورک | SVC: 0.25Hz 150٪ وي سي: ۰.۰۰ هرټز ۱۸۰٪ | ||
| د سرعت حد | د SVC: ۱:۲۰۰ | د VC: ۱:۱۰۰° | |
| د چټک ثبات دقت | د متوسطه کیفیت: ±0.5٪ | د وي سي: ±0.2٪ | |
| د تورک کنټرول دقت | SVC: 5Hz پورته ± 5٪ | VC: 5Hz پورته ± 3٪ | |
| د تورکیرینټري دقت | د موټرو ≤0.5٪ درجه بندي شوی تورک | ||
| د تورک غبرګون وخت | SVC: ≤ 10ms (د موټرو درجه بندي شوی تورک) | VC: = 5ms (د موټرو درجه بندي شوی تورک) | |
| تورک که | د اتوماتیک تورک پورته کولو فعالیت؛ د لاسي تورک زیاتوالی د 0.1٪ -30.0٪ لخوا | ||
| د V/F منحنی | مستقیمه کرښه، څو بریښنا منحنی، څو نقطې منحنی، V/F جلا کول | ||
| د سستېدو منحنی | مستقیمه کرښه، پولی لاین، منحنی | ||
| د ډي سي بریک کول | د ډي سي بریک کولو پیل فریکونسي: 0.00-300.00Hz؛ د ډي سي بریک کولو جریان: دوامداره تورک 0.0-120.0٪؛ ویریابلو تورک 0.0-90.0٪ د ډي سي بریک کولو وخت: 0.0-30.0s؛ د ډي سي بریک کولو پرته ګړندی بریک کول د وخت انتظار پیل کوي | ||
| د نقطې کنټرول | د کلیک فریکونسۍ حد: 0.00Hz-50.00Hz د انچنګ کمولو وخت حد: o.0s- 3600.0s | ||
| پروسه تړل شوې- لوپ پي ډي | د تړل شوي حلقې کنټرول سیسټم په اسانۍ سره پلي کیدی شي | ||
| PLC، ډیر ساده لارښوونې | تر ۱۶ برخو پورې سرعت د جوړ شوي ساده PLC یا x ټرمینل په اسانۍ سره ترلاسه کیدی شي | ||
| اتوماتیک ولتاژ مقررات | کله چې د گرډ ولتاژ بدلون مومي، د تولید ولتاژ په اتوماتيک ډول مستحکم ساتل کیدی شي | ||
| ډېر ځله د فشار د بندولو کنټرول | د عملیاتو په جریان کې د جریان او ولتاژ اتوماتیک محدودیت ترڅو د بار بار ډیر ولتاژ مخه ونیول شي او د ډیر ولتاژ ټراس ته | ||
| اتومات چټک د اوسني محدودیت | د ډیر جریان ناکامي کمه کړئ او د ډرایو نورمال عملیات خوندي کړئ | ||
| د تورک رڼا او کنټرول | د "ایکسکاویټر" ځانګړتیا په اتوماتيک ډول د عملیاتو په جریان کې تورک محدودوي ترڅو د تکرار مخه ونیسي د وین ویکتور کنټرول. د تورک کنټرول احساس کیدی شي | ||
| شخصي شوي فعالیت | انسټنټ سټاپ | د بار فیډبیک انرژي د انتقالي ولټاژ کمښت لپاره د جبران لپاره کارول کیږي د موټر چلولو مخه ونیسي او د لنډ وخت لپاره یې چلوونکی وساتي | |
| د چټک جریان محدودول | د ډرایو د بار بار د ډیر جریان ناکامۍ څخه مخنیوی وکړئ | ||
| د وخت فعالیت | د موټر چلوونکي د وخت کنټرول عمومي کول | ||
| د موټرو ګیکسیر حرارت | د موټرو تودوخه کشف کول د بهرنیو سینسرونو په واسطه په اسانۍ سره ترلاسه کیدی شي. | ||
| د ارایمټر کاپي | د پیرامیټر اپلوډ، ډاونلوډ، د پیرامیټر ګړندي تنظیم کول درک کولی شي | ||
| دوه ګونی نو موډبس | دوه ګونی ناټ ورک پورټونه د ساده شبکې لپاره د موډبس ملاتړ کوي | ||
| د بریښنا لنډ د سرکټ کشف | د شارټ سرکټ په کشفولو سره په اتوماتيک ډول برېښنا | ||
| د فلکس بریک کول | د فلکس بریک سره، دا کولی شي د چټک کمښت بند ترلاسه کړي | ||
| پروژه | د ځانګړتیاوو | |
| منډه وهل | لارښوونه چلول | د کیبورډ قومانده، د ټرمینل قومانده، د اړیکو قومانده، څو برخې امر؛ په مختلفو لارو بدلیدلی شي |
| د سپوډ ماسټر لارښوونه | ۱۲ اصلي لارښوونې چې په موډ کې ورکړل شوي، او په مختلفو لارو بدلیدلی شي | |
| د سرعت مرستندویه لارښوونه | د مرستندویه سرعت ۹ ډوله لارښوونې ورکړل شوې، کولی شي په انعطاف منونکي ډول د مرستندویه سرعت ښه والی ترلاسه کړي، د سرعت ترکیب | |
| د ننوتلو ټرمینل | ۷x ټرمینلونه، چې یو یې د لوړ سرعت نبض ان پټ ملاتړ کوي ۳ ټول ټرمینلونه، ۱ ملاتړ۰~۱۰V ولتاژ سیګنالونه، ۲ ملاتړ۰~۱۰V ولتاژ سیګنالونه یا ۰~ د 20mA اوسني سیګنالونه 15v توپیر کوډ ورکوونکی انٹرفیس | |
| د وتلو ټرمینل | ۲ ریلې محصولات دوه ټرانزیسټرونه، چې یو یې د لوړ سرعت نبض محصول ملاتړ کوي ۲ AO محصولات، دواړه د ۰ ~ ۱۰v ولتاژ سیګنال یا ۰ ~ ۲۰mA اوسني سیګنال ملاتړ کوي | |

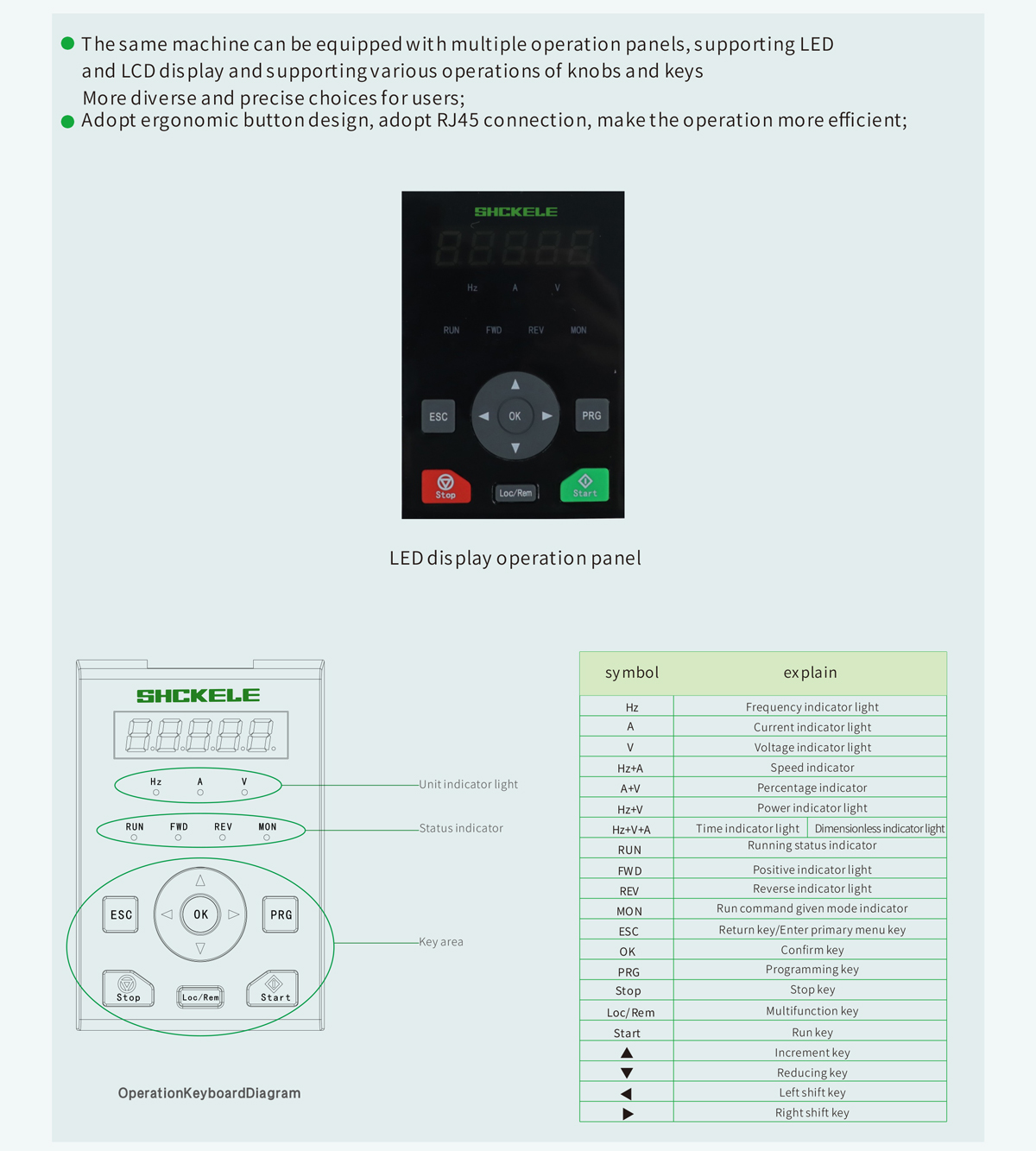

| انسان- کمپیوټر متقابل عمل | د LED ښودنه | د LED کیبورډ |
| د LCD ښودنه | د LCD عملیاتي کیبورډ | |
| د کیلي قلف فعالیت | د کیبورډ د غلط کار کولو مخنیوي لپاره د کیبورډ کیلي قلف فعالیت ټول یا یوه برخه احساس کړئ | |
| د کیبورډ بیړني بند | د کیبورډ سټاپ کیلي وکاروئ ترڅو د هر ډول قوماندې سرچینې ودروئ او عملیاتي خطرونه کم کړئ. | |
| ساتنه فعالیت | د لنډ سرکټ ساتنه | د محصول مرحله د لنډ سرکټ پروټوکشن، د ځمکې ته د لنډ سرکټ پروټوکشن تولید |
| د ډیر جریان ساتنه | د 2.2 ځله څخه ډیر د ډرایو جریان کې محافظت ودروئ | |
| د اوور ولټاژ محافظت | کله چې د اصلي لوپ د DC بس ولټاژ له 80ov څخه ډیر وي ودریږئ | |
| د کم ولتاژ محافظت | کله چې د اصلي لوپ د DC بس ولټاژ له 360v څخه کم وي ودریږئ | |
| د اوورلوډ محافظت | ودروئ ۱۵۰٪ د سرعت اوسنی، ۶۰ ثانیې ودروئ | |
| د ډیر تودوخې ساتنه | د موټر چلولو د lGBT ډیر تودوخې محافظت | |
| د مرحلې له لاسه ورکولو محافظت | د درې پړاوه ان پټ پړاو محافظت، د درې پړاوه محصول مرحلې محافظت | |
| چاپیریال | د کارولو ځای | د کور دننه، د مستقیم لمر وړانګو، دوړو، زنګ وهونکو ګازو، اور اخیستونکي ګازو، د تیلو دوړې، د اوبو بخاراتو څخه پاک، د اوبو څاڅکي او مالګه |
| لوړوالی | د ۱۰۰۰ مترو څخه ښکته د کموالي اړتیا نشته، د ۱۰۰۰ مترو څخه پورته د هر ۱۰۰ متره لوړوالي لپاره ۱٪ کموالی دی. تر ټولو لوړه لوړوالی له 30 سانتي مترو څخه زیات نه وي | |

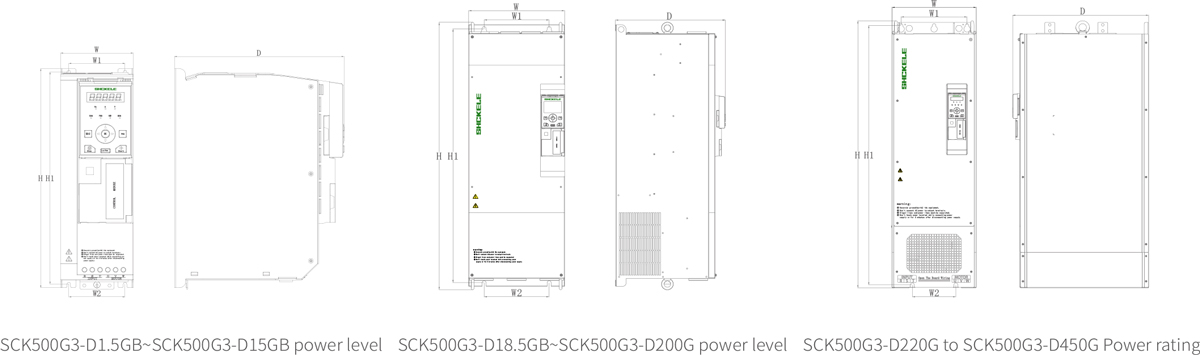

شکل او د نصبولو ابعاد
| د موټر چلوونکي ډول | د پروفایل او نصبولو اندازه (ملي میتر) | |||||||
| W | H | D | W1 | W2 | H1 | پورته کول خلاصول | ری ایکټر | |
| د SCK500-4T1.5GB معرفي کول | 81 | ۲۳۷ | ۱۷۳ | ۶۷.۵ | 57 | د 57224.5 معرفي کول | ۴.۵ | |
| د SCK500-4T2.2GB معرفي کول | ||||||||
| د SCK500-4T3.7GB معرفي کول | ||||||||
| د SCK500-4T5.5GB معرفي کول | ||||||||
| د SCK500-4T7.5GB معرفي کول | 95 | ۲۹۷ | ۲۲۲ | ۷۳.۵ | ۷۳.۵ | ۲۸۷.۵ | 6 | |
| د SCK500-4T11GB معرفي کول | ||||||||
| د SCK500-4T15GB معرفي کول | ||||||||
| د SCK500-4T18.5GB معرفي کول | ۱۸۵ | ۴۴۰ | ۲۴۹ | ۱۴۰ | ۱۴۰ | ۴۲۷.۵ | 7 | سمون ورکول |
| د SCK500-4T22GB معرفي کول | ||||||||
| د SCK500-4T30GB معرفي کول | ||||||||
| د SCK500-4T37G معرفي کول | ۲۳۹ | ۶۰۴.۵ | ۲۶۹.۵ | ۱۸۰ | ۱۴۸.۵ | ۵۸۰ | ۹.۵ | |
| د SCK500-4T45G لپاره تفتیش وسپارئ، موږ به په 24 ساعتونو کې له تاسو سره اړیکه ونیسو. | ||||||||
| د SCK500-4T55G لپاره تفتیش وسپارئ، موږ به په 24 ساعتونو کې له تاسو سره اړیکه ونیسو. | ۲۶۵ | ۶۹۰ | ۳۲۳ | ۲۰۰ | ۲۰۰ | ۶۷۴ | ۹.۵ | |
| د SCK500-4T75G لپاره تفتیش وسپارئ، موږ به په 24 ساعتونو کې له تاسو سره اړیکه ونیسو. | ||||||||
| د SCK500-4T90G لپاره تفتیش وسپارئ، موږ به په 24 ساعتونو کې له تاسو سره اړیکه ونیسو. | ۲۹۵ | ۸۳۳.۵ | ۳۳۸.۵ | ۲۰۰ | ۲۰۰ | ۸۱۰ | 12 | |
| د SCK500-4T110G معرفي کول | ||||||||
| د SCK500-4T132G معرفي کول | ||||||||
| د SCK500-4T160G معرفي کول | ۳۵۰ | ۱۰۷۰ | ۴۰۷ | ۲۶۵ | ۲۶۵ | ۱۰۴۶.۵ | 14 | |
| د SCK500-4T185G معرفي کول | ||||||||
| د SCK500-4T200G معرفي کول | ||||||||
| د SCK500-4T220G معرفي کول | ۳۳۹ | ۱۱۰۴.۵ | ۴۹۸ | ۲۶۵ | ۱۷۵ | ۱۰۸۱.۵ | 14 | |
| د SCK500-4T250G معرفي کول | ||||||||
| د SCK500-4T280G معرفي کول | ||||||||
| د SCK500-4T315G معرفي کول | ۶۶۰ | ۱۳۳۹.۵ یادونه: ۱۳۳۹.۵ انچه په کې بیس ۳۵۰ شامل دی | ۳۹۲ | ۶۰۰ | ۵۵۰ | ۱۳۱۲ یادونه: ۱۳۱۲ شامل دي اساس 35o | 14 | معیاري جوړ شوی |
| د SCK500-4T355G معرفي کول | ||||||||
| د SCK500-4T400G معرفي کول | ||||||||
| د SCK500-4T450G لپاره تفتیش وسپارئ، موږ به په 24 ساعتونو کې له تاسو سره اړیکه ونیسو. | ||||||||
| د SCK500-4T500G لپاره تفتیش وسپارئ، موږ به په 24 ساعتونو کې له تاسو سره اړیکه ونیسو. | '۸۵۰ | ۱۶۰۰ | ۶۰۰ | - | - | - | 16 | |
| د SCK500-4T560G معرفي کول | ||||||||
| د SCK500-4T630G معرفي کول | ||||||||
| د SCK500-4T710G معرفي کول | ||||||||
ضمیمه: ۳۱۵ کیلو واټ-۴۵۰ کیلو واټ د کتاب اندازه
| د ډرایور ډول | د پروفایل او نصبولو اندازه (ملي میتر) | |||||||
| W | H | د. | W1 | W2 | H1 | پورته کول خلاصول | ری ایکټر | |
| د SCK500-4T315G معرفي کول | ۳۳۹ | ۱۳۰۰ | ۵۴۶.۵ | ۲۶۵ | ۱۷۵ | ۱۲۶۷.۵ | 16 | معیاري جوړ شوی |
| د SCK500-4T355G معرفي کول | ||||||||
| د SCK50O-4T400G لپاره تفتیش وسپارئ، موږ به په 24 ساعتونو کې له تاسو سره اړیکه ونیسو. | ||||||||
| د SCK50O-4T450G لپاره تفتیش وسپارئ، موږ به په 24 ساعتونو کې له تاسو سره اړیکه ونیسو. | ||||||||
د SCK500 لړۍ د پردې وسیلو انتخاب، د ټرمینل سکرو او د تارونو مشخصات
| د موټر چلوونکي ډول | سرکټ ماتونکی (الف) | اړیکه کوونکی (الف) | د پاور ټرمینل | ځمکنی ټرمینل | ||||
| سکرو | ټینګول شېبه (نمبر) | کیبل ځانګړتیا (ملي متر مربع) | سکرو | ټینګول شېبه (نمبر) | کیبل ځانګړتیا (ملي متر مربع) | |||
| د SCK500-4T1.5GB معرفي کول | 10 | 9 | M4 | ۱.۲ ~ ۱.۵ | ۲.۵ | M3 | ۰.۵ ~ ۰.۶ | ۲.۵ |
| د SCK500-4T2.2GB معرفي کول | 16 | 12 | M4 | ۱.۲ ~ ۱.۵ | ۲.۵ | M3 | ۰.۵ ~ ۰.۶ | ۲.۵ |
| د SCK500-4T3.7GB معرفي کول | 20 | 18 | M4 | ۱.۲ ~ ۱.۵ | 4 | M3 | ۰.۵ ~ ۰.۶ | 4 |
| د SCK500-4T5.5G8 لپاره تفتیش وسپارئ، موږ به په 24 ساعتونو کې له تاسو سره اړیکه ونیسو. | 32 | 32 | M5 | ۲.۵ ~ ۳.۰ | 4 | M5 | ۲.۵ ~ ۳.۰ | 4 |
| د SCK500-4T7.5GB معرفي کول | 32 | 32 | M5 | ۲.۵ ~ ۳.۰ | 6 | M5 | ۲.۵ ~ ۳.۰ | 6 |
| د SCK500-4T11GB معرفي کول | 50 | 50 | M5 | ۲.۵ ~ ۳.۰ | 6 | M5 | ۲.۵ ~ ۳.۰ | 6 |
| د SCK500-4T15GB معرفي کول | 63 | 50 | M5 | ۲.۵ ~ ۳.۰ | 6 | M5 | ۲.۵ ~ ۳.۰ | 6 |
| د SCK500-4T18.5GB معرفي کول | 80 | 65 | M6 | ۴.۰ ~ ۵.۰ | 10 | M6 | ۴.۰ ~ ۵.۰ | 10 |
| د SCK500-4T22GB معرفي کول | ۱۰۰ | 8o | M6 | ۴.۰ ~ ۵.۰ | 16 | M6 | ۴.۰ ~ ۵.۰ | 16 |
| د SCK500-4T30GB معرفي کول | ۱۲۵ | 95 | M6 | ۴.۰ ~ ۵.۰ | 25 | M6 | ۴.۰ سلنه ۵.۰ | 16 |
| د SCK500-4T37G معرفي کول | ۱۶۰ | ۱۲۵ | M8 | ۹.۰ ~ ۱۰.۰ | 25 | M8 | ۹.۰ ~ ۱۰.۰ | 16 |
| د SCK500-4T45G لپاره تفتیش وسپارئ، موږ به په 24 ساعتونو کې له تاسو سره اړیکه ونیسو. | ۲۰۰ | ۱۵۰ | M8 | ۹.۰ ~ ۱۰.۰ | 35 | M8 | ۹.۰ ~ ۱۰.۰ | 16 |
| د SCK500-4T55G لپاره تفتیش وسپارئ، موږ به په 24 ساعتونو کې له تاسو سره اړیکه ونیسو. | ۲۲۵ | ۱۸۵ | M8 | ۹.۰ ~ ۱۰.۰ | 50 | M8 | ۹.۰ ~ ۱۰.۰ | 25 |
| د SCK500-4T75G لپاره تفتیش وسپارئ، موږ به په 24 ساعتونو کې له تاسو سره اړیکه ونیسو. | ۲۵۰ | ۲۲۵ | ایم ۱۰ | ۱۷.۶ ~ ۲۲.۵ | 60 | M8 | ۹.۰ ~ ۱۰.۰ | 35 |
| د SCK500-4T90G لپاره تفتیش وسپارئ، موږ به په 24 ساعتونو کې له تاسو سره اړیکه ونیسو. | ۳۱۵ | ۲۶۵ | ایم ۱۰ | ۱۷.۶ ~ ۲۲.۵ | 70 | M8 | ۹.۰ ~ ۱۰.۰ | 35 |
| د SCK500-4T110G معرفي کول | ۳۵۰ | ۳۳۰ | ایم ۱۰ | ۱۷.۶ ~ ۲۲.۵ | ۱۰۰ | M8 | ۹.۰ ~ ۱۰.۰ | 50 |
| د SCK500-4T132G معرفي کول | ۴۰۰ | ۴۰۰ | 10 | ۱۷.۶ ~ ۲۲.۵ | ۱۲۰ | M8 | ۹.۰ ~ ۱۰.۰ | 70 |
| د SCK500-4T160G معرفي کول | ۵۰۰ | ۴۰۰ | ایم ۱۲ | ۳۱.۴ ~ ۳۹.۲ | ۱۵۰ | ایم ۱۲ | ۳۱.۴ ~ ۳۹.۲ | 95 |
| د SCK500-4T185G معرفي کول | ۵۰۰ | ۵۰۰ | ایم ۱۲ | ۳۱.۴～۳۹,۲ | ۱۵۰ | ایم ۱۲ | ۳۱.۴ ~ ۳۹.۲ | 95 |
| د SCK500-4T200G معرفي کول | ۶۳۰ | ۵۰۰ | ایم ۱۲ | ۳۱.۴ ~ ۳۹.۲ | ۱۸۵ | ایم ۱۲ | ۳۱.۴ ~ ۳۹.۲ | 95 |
| د SCK500-4T220G معرفي کول | ۶۳۰ | ۶۳۰ | ایم ۱۲ | ۳۱.۴ ~ ۳۹.۲ | ۱۸۵ | ایم ۱۲ | ۳۱.۴～۳۹,۲ | ۱۲۰ |
| د SCK500-4T250G معرفي کول | ۸۰۰ | ۶۳۰ | ایم ۱۲ | ۳۱.۴ ~ ۳۹.۲ | ۱۲۰×۲ | ایم ۱۲ | ۳۱.۴ ~ ۳۹.۲ | ۱۲۰ |
| د SCK500-4T280G معرفي کول | ۸۰۰ | ۸۰ درجې | ایم ۱۲ | ۳۱.۴～۳۹,۲ | ۱۵۰×۲ | ایم ۱۲ | ۳۱.۴ ~ ۳۹.۲ | ۱۵۰ |
| د SCK500-4T315G معرفي کول | ۸۰۰ | ۸۰ درجې | ایم ۱۲ | ۳۱.۴～۳۹,۲ | ۱۸۵×۲ | ایم ۱۲ | ۳۱.۴～۳۹,۲ | ۹۵×۲ |
| د SCK500-4T355G معرفي کول | ۱۰۰۰ | ۸۰۰ | ایم ۱۲ | ۳۱.۴ ~ ۳۹.۲ | ۲۴۰×۲ | ایم ۱۲ | ۳۱.۴ ~ ۳۹.۲ | ۱۲۰×۲ |
| د SCK500-4T400G معرفي کول | ۱۲۵۰ | ۱۰۰۰ | ایم ۱۲ | ۳۱.۴～۳۹,۲ | ۲۴۰×۲ | ایم ۱۲ | ۳۱.۴ ~ ۳۹.۲ | ۱۲۰×۲ |
| د SCK500-4T450G لپاره تفتیش وسپارئ، موږ به په 24 ساعتونو کې له تاسو سره اړیکه ونیسو. | ۱۲۵۰ | ۱۰۰۰ | ایم ۱۲ | ۳۱.۴～۳۹,۲ | ۳۰۰×۲ | ایم ۱۲ | ۳۱.۴ ~ ۳۹.۲ | ۱۵۰×۲ |
| د SCK500-4T500G لپاره تفتیش وسپارئ، موږ به په 24 ساعتونو کې له تاسو سره اړیکه ونیسو. | ۱۶۰۰ | ۱۲۵۰ | ایم ۱۲ | ۳۱.۴～۳۹,۲ | ۳۰۰×۲ | ایم ۱۲ | ۳۱.۴ ~ ۳۹.۲ | ۱۵۰×۲ |
| د SCK500-4T560G معرفي کول | ۱۶۰۰ | ۱۲۵۰ | ایم ۱۲ | ۳۱.۴ ~ ۳۹.۲ | ۴۰۰×۲ | ایم ۱۲ | ۳۱.۴ ~ ۳۹.۲ | ۱۸۵×۲ |
| د SCK500-4T630G معرفي کول | ۲۰۰۰ | ۱۶۰۰ | ایم ۱۲ | ۳۱.۴～۳۹,۲ | ۴۰۰×۲ | ایم ۱۲ | ۳۱.۴ ~ ۳۹.۲ | ۱۸۵×۲ |
| د SCK500-4T710G معرفي کول | ۲۰۰۰ | ۱۶۰۰ | ایم ۱۲ | ۳۱.۴～۳۹,۲ | ۴۰۰×۲ | ایم ۱۲ | ۳۱.۴ ~ ۳۹.۲ | ۱۸۵×۲ |

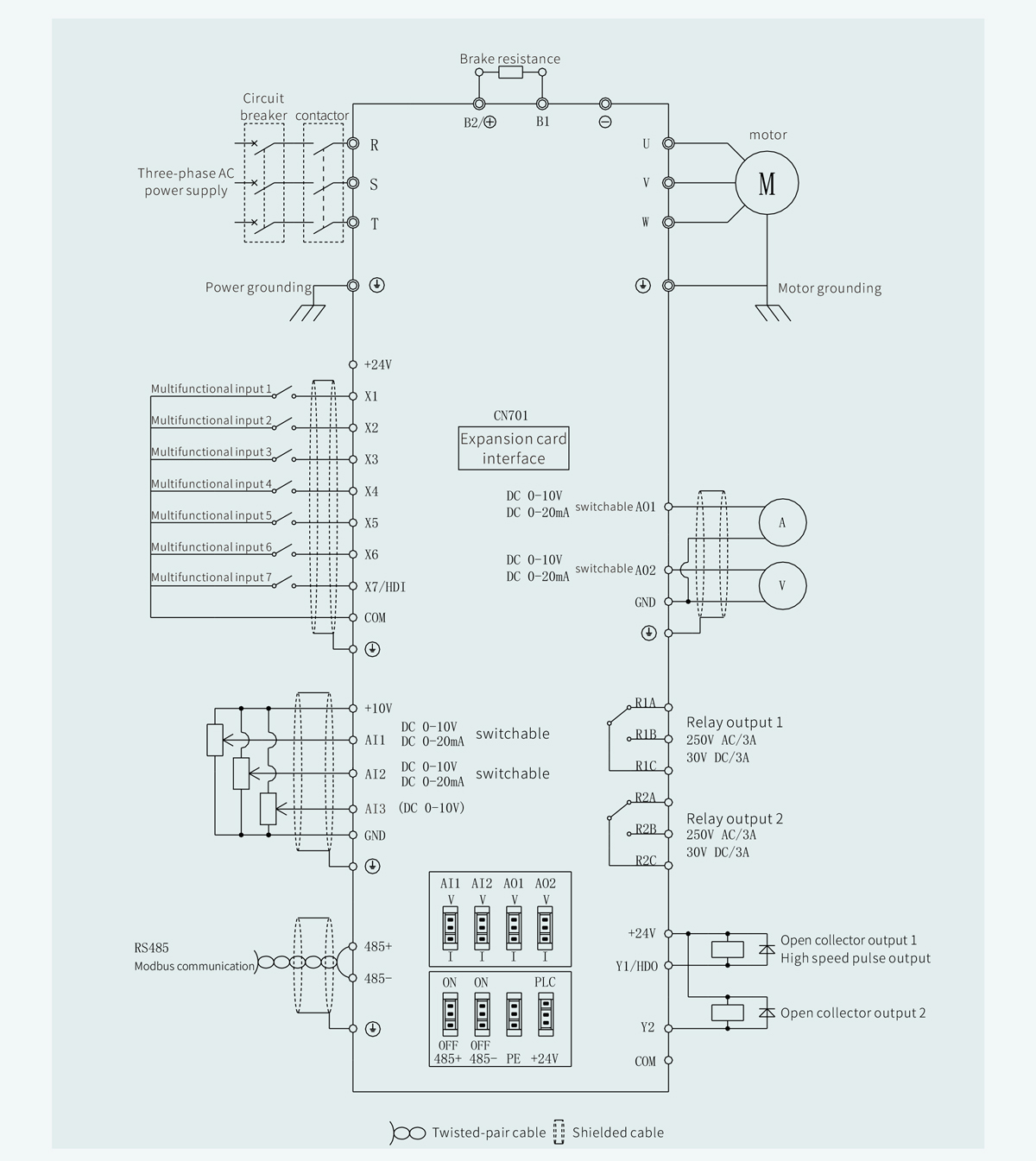

د معیاري تارونو ډیاګرام

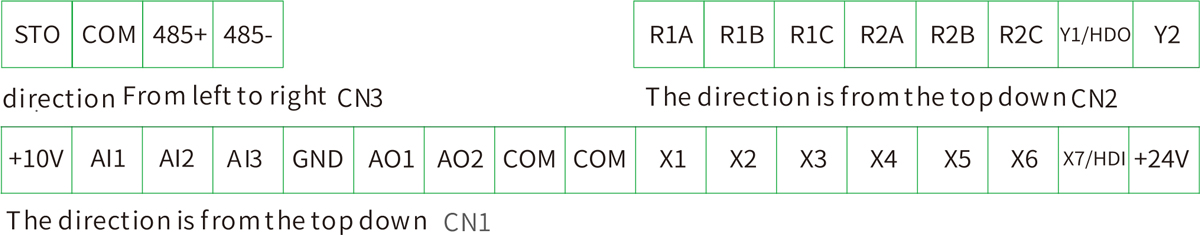

د ټرمینل موقعیت او فعالیت کنټرول کړئ
| انالوګ داخلول | +۱۰ وولټ | د انلاګ ان پټ حواله ولټيج | ۱۰ وولټ±۱٪، له ګډې منځنۍ کچې څخه جلا شوی |
| د اعظمي تولید جریان 20mA | |||
| د GND | په نقلي ډول | د COM څخه داخلي انزوا | |
| ال ۱/ال ۲ | د انلاګ ان پټ چینل ۱/۲ | 010V: د lnput impedance 22kQ | |
| له ۰ څخه تر ۲۰mA پورې: د lnput impedance ۵۰۰۲ | |||
| د جمپر ټرمینل کولی شي د ~ 10V او ~ 20mA ترمنځ تیر شي انلاګ ان پټ، او د فابریکې ډیفالټ ولټاژ ان پټ | |||
| انالوګ محصول | اې آی ۳ | د ان پټ چینل ۳ سمولیټ کوي | 0~ 10V: د ننوتلو خنډ 22 kΩ |
| AO1/AO2 | انلاګ آوټ پټ ۱/۲ | ۰~ ۱۰ ولټ: د انعطاف کچه ≥۱۰ KΩ | |
| 0~ 20mA: د خنډ حد له 200n~500Ω پورې دی | |||
| د انډرټرمینل له لارې ترڅو ~ 10V او 0~ 20mA ترلاسه شي د انلاګ آوټ پټ سویچنګ، د فابریکې ډیفالټ ولټاژ آوټ پټ | |||
| د GND | په نقلي ډول | د COM څخه داخلي انزوا | |
| +۲۴ وے | +۲۴ وولټ | ۲۴V±۲۰٪، په داخلي توګه له GND څخه جلا شوی | |
| اعظمي بار 200mA | |||
| د COM | پلس ۲۴ ولټه ځمکه | د GND څخه داخلي انزوا | |
| ډیجیټل داخلول | X1～X7 | څو اړخیزه ننوتنه ترمینلونه ۱ څخه تر ۷ پورې | د برېښنايي توکو مشخصات: ۲۴ ولټه ډي سي، ۵ ملي متره د فریکونسۍ حد: 0 څخه تر 200Hz پورې د ولتاژ حد: 24V ± 20٪ |
| د X7/HDI | څو اړخیزه ان پټ/نبض ان پټ | څو اړخیزه ان پټ: د x1 څخه تر X7 پورې ورته | |
| د نبض داخلول: 0.1Hz~50kHz؛ د ولتاژ حد: 24V±20% | |||
| ډیجیټا محصول | Y1/HDO | د راټولولو یا محصول خلاصول | د خلاص راټولونکي محصول: ۱، د ولتاژ حد: ۰~ ۲۴ ولټ؛ ۲، اوسنی حد: ۰~۵۰mA |
| / د نبض محصول | د اوبلن ګاز تولید: ۰~۵۰kHz | ||
| Y2 | د راټولونکي خلاص ځای | د راټولونکي خلاص محصول: ۱، د ولتاژ حد: ۰~۲۴V؛ ۲، اوسنی حد: ۰~۵۰mA | |
| د COM | د خلاص راټولونکي بهر د عام پای پټول | د GND څخه داخلي انزوا | |
| ریلې ۱ محصول | د R1A/R1B/R1C معرفي کول | د ریلې محصول ۱ | R1b-r1c: معمولا آن |
| Rla-r1c: معمولا تړل شوی | |||
| د تماس ظرفیت: 250VAC/3A، 30V DC/3A | |||
| ریلې ۲ محصول | د R2A/R2B/R2C | د ریلې محصول ۲ | R2B ته R2C: معمولا فعال شوی |
| R2A-R2C: معمولا تړل شوی | |||
| د تماس ظرفیت: 250VAC/3A، 30V DC/3A | |||
| ټرمینل د ST0/485 معرفي کول | د STO | د خوندیتوب تورک بند دی | کله چې STO فعال شي، موټور په ولاړ حالت کې وي، کوم چې کولی شي د ولاړ موټور د ناڅاپي پیل کیدو مخه ونیسي. کله چې STO فعال شي، موټور څرخیږي او د انرشیا په واسطه څرخیدو ته دوام ورکوي تر هغه چې که چیرې موټر د قلف بریک ولري، نو د قلف بریک سمدلاسه بندیږي. |
| د COM | خوندي تورک د عام پای څخه لرې کیږي | د GND څخه داخلي انزوا | |
| ۴۸۵+ | ۴۸۵ د توپیر سیګنال مثبت | نرخ: ۴۸۰۰/۹۶o0/۱۹۲۰۰/۳۸۴۰۰/۵۷۶۰۰/۱۱۵۲۰۰ BpS | |
| ۴۸۵ | 485 توپیر سیګنال منفي | تر ټولو اوږد واټن ۵۰۰ متره، د معیاري تاو شوي جوړې پوښل شوي کیبل سره) | |
| پراخول د کارت انٹرفیس | د CN701 معرفي کول | د پراخونې کارت انټرفیس |
درې اختیاري عملیاتي تختې
د ځانګړتیاوو غوښتنلیک ساحه
خپل پیغام دلته ولیکئ او موږ ته یې واستوئ
